Полимерно-армированные трубы
Полимерно-армированные трубы со стальной проволокой

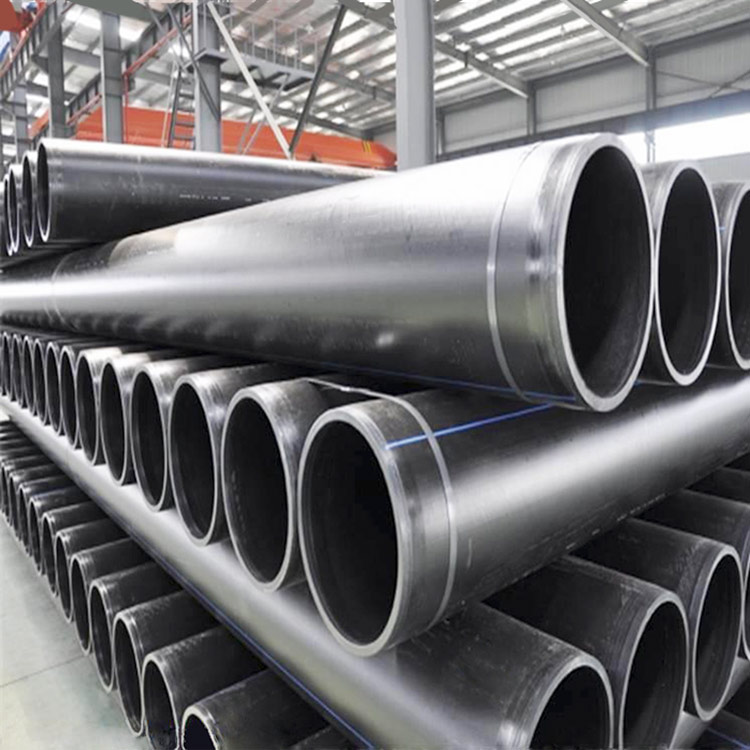

Полимерно-армированные трубы со стальной проволокой - это трубы из полиэтилена ПЭ100 в качестве основного сырья. Это материал с очень стабильными химическими свойствами, устойчивый к коррозии в различных химически активных средах.

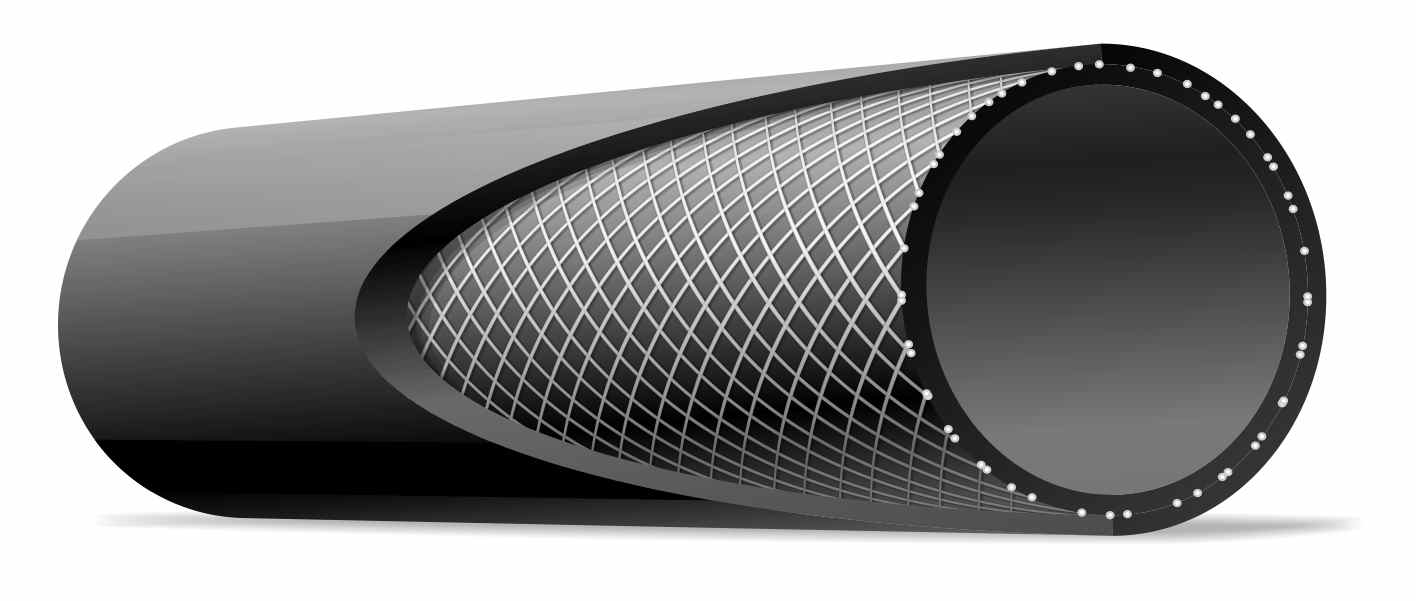

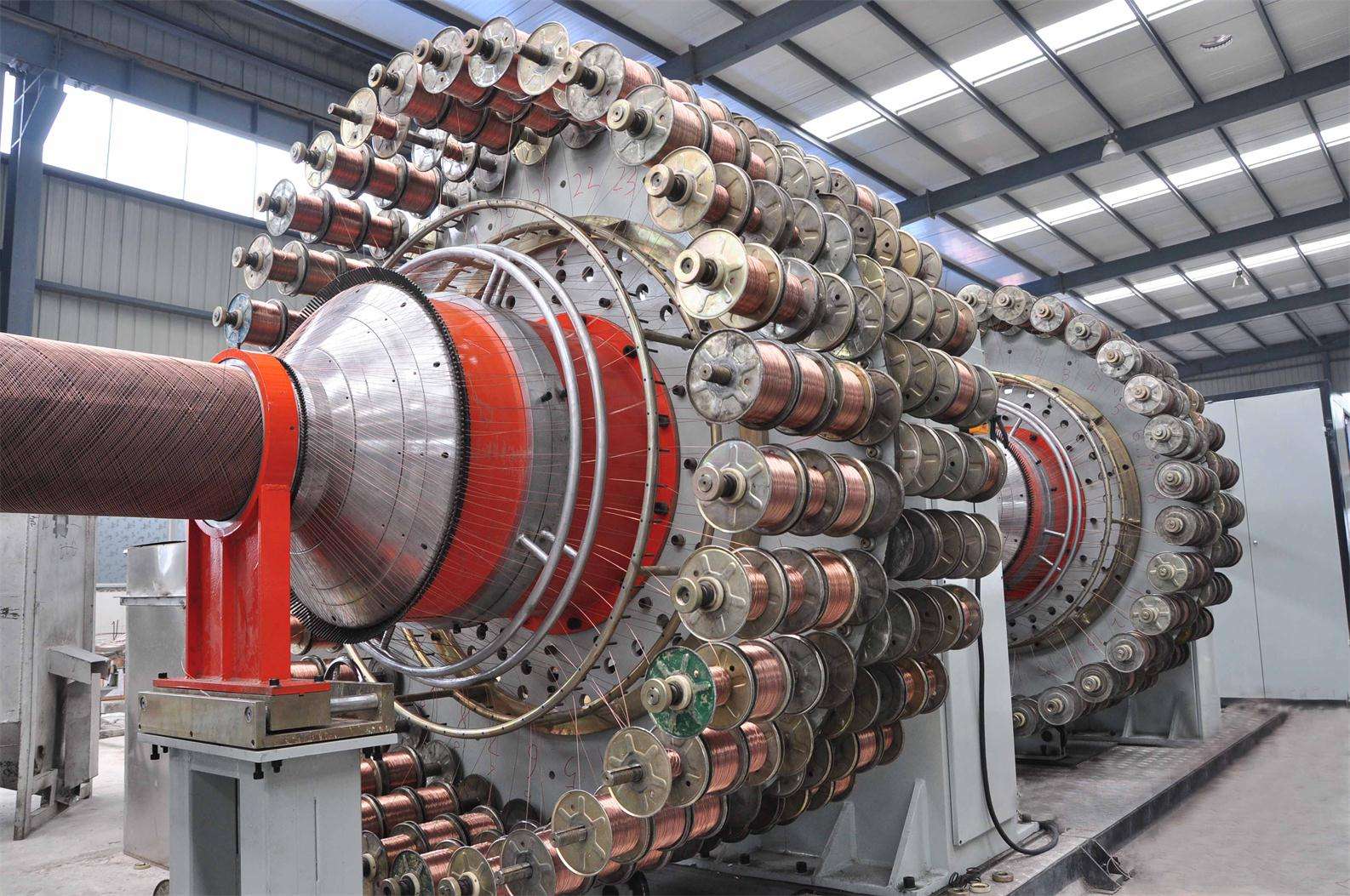

Стальной каркас изготавливается из стальной проволоки с медным покрытием с прочностью ≥2050 Мпа.
- Номинальный наружный диаметр DN50 – DN1000мм (см.на таблицу ниже)
- Номинальное давление 0.8МПа -10.0МПа (см. на таблицу ниже)
|

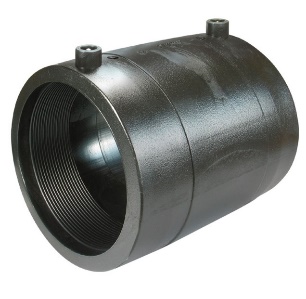

В случае применения труб ПАТ на давление до 2 Мпа возможно два варианта для соединения:
|
  |

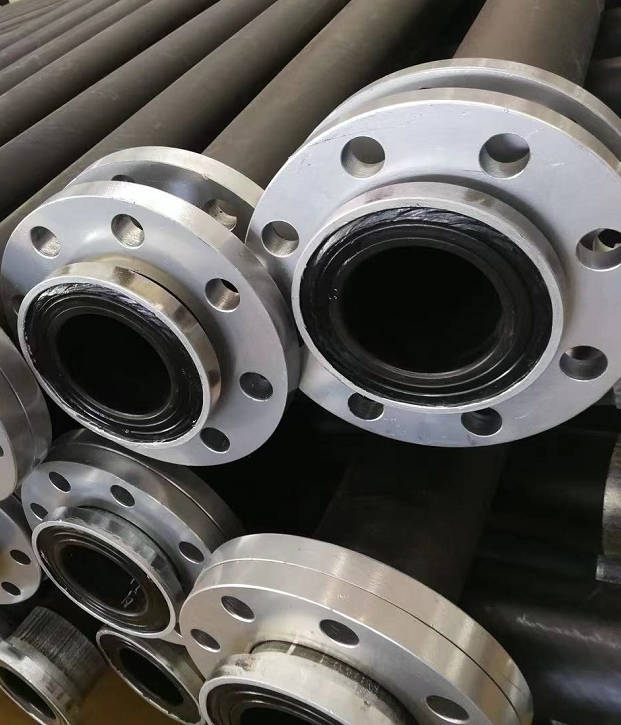

| В случае применения труб ПАТ на давление от 2 до 10 Мпа возможно только фланцевое соединение за счет технологии прессования специального бурта и свободного фланца. Причем отличительной чертой этой технологии является то, что внутренняя поверхность трубы в узле фланцевого соединения остается прежней – полиэтиленовой. Контакта прокачиваемой среды со стальными элементами нет, что позволяет применять ПАТ трубы для трубопроводов прокачки агрессивных сред под высоким давлением. |  |
Требования к гидростатической прочности и испытанию на разрывное давление:
|
Тип теста |
Температура ℃ |
Испытательное давление/MPa |
Времяиспытания/h |
Требования к образцам |
|
Гидростатическая сила |
20 |
2×PN |
1 |
Без разрыва - без утечки |
|
60 |
1.2×PN |
165 |
Без разрыва - без утечки |
|
|
60 |
1.1×PN |
1000 |
Без разрыва - без утечки |
|
|
Разрывное давление |
20 |
Постоянное увеличение давления до разрыва образцов |
≥3PN |
|
Вся продукция соответствует требованиям контроля качества с минимальным запасом прочности 3.
Таблица - Номинальный наружный диаметр, номинальное давление, номинальная толщина стенки и предельные отклонения
|
Наружный диаметр （dn）/mm |
Номинальное давление / MПa |
||||||||||||||||||||
|
0.8 |
1 |
1.25 |
1.6 |
2 |
2.5 |
3 |
3.5 |
4 |
5 |
6.3 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
||
|
Диаметр/dn |
Отклонение |
Номинальная толщина стенки en и предельное отклонение / mm |
|||||||||||||||||||
|
50 |
+0.8 0 |
|
|
|
4.5+01.2 |
5.0+01.2 |
5.5+01.5 |
5.5+01.5 |
5.5+01.5 |
6.0+01.5 |
8.5+01.5 |
9.0+01.5 |
9.5+01.5 |
10.0+02.0 |
10.0+02.0 |
10.0+02.0 |
10.0+02.0 |
10.0+02.0 |
10.0+02.0 |
10.5+02.0 |
10.5+02.0 |
|
63 |
+0.8 0 |
|
|
|
4.5+01.2 |
5.0+01.2 |
5.5+01.5 |
5.5+01.5 |
5.5+01.5 |
6.5+01.5 |
8.5+01.5 |
9.0+01.5 |
10.0+02.0 |
10.0+02.0 |
10.0+02.0 |
10.0+02.0 |
10.5+02.0 |
10.5+02.0 |
10.5+02.0 |
11.0+02.0 |
11.0+02.0 |
|
75 |
+0.8 0 |
|
|
|
5.0+01.2 |
5.0+01.2 |
5.5+01.5 |
6.0+01.5 |
6.0+01.5 |
9.5+01.5 |
9.5+01.5 |
9.5+01.5 |
10.5+02.0 |
10.5+02.0 |
10.5+02.0 |
11.5+02.0 |
11.5+02.0 |
12.0+02.0 |
12.0+02.0 |
12.0+02.0 |
12.0+02.0 |
|
90 |
+1.0 0 |
|
|
|
5.5+01.5 |
5.5+01.5 |
5.5+01.5 |
6.0+01.5 |
6.0+01.5 |
10.0+02.0 |
10.5+02.0 |
10.5+02.0 |
11.5+02.0 |
11.5+02.0 |
11.5+02.0 |
12.0+02.0 |
12.0+02.0 |
12.0+02.0 |
12.0+02.0 |
12.5+02.5 |
13.0+02.5 |
|
110 |
+1.0 0 |
|
5.5+01.5 |
5.5+01.5 |
7.0+01.5 |
7.0+01.5 |
7.5+01.5 |
8.5+01.5 |
8.5+01.5 |
11.0+02.0 |
12.0+02.2 |
12.0+02.2 |
12.0+02.2 |
12.0+02.2 |
13.0+02.5 |
13.0+02.5 |
13.5+02.5 |
13.5+02.5 |
14.5+02.5 |
14.5+02.5 |
15.0+02.5 |
|
125 |
+1.2 0 |
|
5.5+01.5 |
5.5+01.5 |
7.5+01.5 |
8.0+01.5 |
8.5+01.5 |
9.5+01.5 |
9.5+01.5 |
11.0+02.0 |
12.0+02.2 |
12.0+02.2 |
12.0+02.2 |
13.0+02.5 |
13.0+02.5 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.5+02.8 |
15.5+02.8 |
|
140 |
+1.2 0 |
|
5.5+01.5 |
5.5+01.5 |
8.0+01.5 |
8.5+01.5 |
9.0+01.5 |
9.5+01.5 |
9.5+01.5 |
11.0+02.0 |
12.0+02.2 |
13.0+02.5 |
13.0+02.5 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
16.0+02.8 |
16.5+02.8 |
|
160 |
+1.5 0 |
|
6.0+01.5 |
6.0+01.5 |
9.0+01.5 |
9.5+01.5 |
10.0+02.0 |
10.5+02.0 |
10.5+02.0 |
11.0+02.0 |
12.0+02.2 |
14.0+02.5 |
14.0+02.5 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.5+02.8 |
16.0+02.8 |
16.0+02.8 |
17.0+03.0 |
17.0+03.0 |
|
200 |
+2.0 0 |
|
6.0+01.5 |
6.0+01.5 |
9.5+01.5 |
10.5+02.0 |
11.0+02.0 |
12.0+02.2 |
12.5+02.2 |
13.0+02.5 |
13.0+02.5 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
15.0+02.8 |
16.0+02.8 |
17.0+03.0 |
17.0+03.0 |
|
|
|
|
225 |
+2.0 0 |
|
8.0+01.5 |
8.0+01.5 |
10.0+02.0 |
10.5+02.0 |
11.0+02.0 |
12.0+02.2 |
13.0+02.5 |
13.0+02.5 |
13.0+02.5 |
14.0+02.5 |
15.0+02.8 |
16.0+02.8 |
17.0+03.0 |
17.0+03.0 |
|
|
|
|
|
|
250 |
+2.0 0 |
8.0+01.5 |
10.5+02.0 |
10.5+02.0 |
12.0+02.2 |
12.0+02.2 |
12.5+02.2 |
14.0+02.5 |
14.0+02.5 |
14.0+02.5 |
15.0+02.8 |
16.0+02.8 |
17.0+03.0 |
17.0+03.0 |
|
|
|
|
|
|
|
|
280 |
+2.5 0 |
9.5+01.5 |
11.0+02.0 |
11.0+02.0 |
13.0+02.5 |
13.0+02.5 |
15.0+02.8 |
15.0+02.8 |
17.0+03.0 |
17.0+03.0 |
18.0+03.0 |
18.0+03.0 |
19.0+03.0 |
20.0+03.0 |
|
|
|
|
|
|
|
|
315 |
+2.7 0 |
9.5+01.5 |
11.5+02.0 |
11.5+02.0 |
13.0+02.5 |
13.0+02.5 |
15.0+02.8 |
15.0+02.8 |
18.0+03.0 |
18.0+03.0 |
19.0+03.0 |
20.0+03.0 |
|
|
|
|
|
|
|
|
|
|
355 |
+2.8 0 |
10.0+02.0 |
12.0+02.2 |
12.0+02.2 |
14.0+02.5 |
14.0+02.5 |
17.0+03.0 |
17.0+03.0 |
19.0+03.0 |
19.0+03.0 |
20.0+03.0 |
21.0+03.0 |
|
|
|
|
|
|
|
|
|
|
400 |
+3.0 0 |
10.5+02.0 |
12.5+02.2 |
12.5+02.2 |
15.0+02.8 |
16.0+02.8 |
17.0+03.0 |
17.0+03.0 |
19.0+03.0 |
19.0+03.0 |
21.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
450 |
+3.2 0 |
11.5+02.0 |
13.5+02.5 |
13.5+02.5 |
16.0+02.8 |
18.0+03.0 |
18.0+03.0 |
19.0+03.0 |
20.0+03.0 |
21.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
500 |
+3.2 0 |
12.5+02.2 |
15.5+02.8 |
15.5+02.8 |
18.0+03.0 |
19.0+03.0 |
22.0+03.0 |
23.0+03.0 |
24.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
560 |
+3.2 0 |
17.0+03.0 |
20.0+03.0 |
20.0+03.0 |
22.0+03.0 |
22.0+03.0 |
24.0+03.0 |
26.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
630 |
+3.2 0 |
20.0+03.0 |
23.0+03.0 |
23.0+03.0 |
26.0+03.0 |
26.0+03.0 |
28.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
710 |
+3.8 0 |
23.0+03.0 |
26.0+03.0 |
28.0+03.0 |
30.0+03.0 |
32.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
800 |
+3.8 0 |
27.0+03.0 |
30.0+03.0 |
32.0+03.0 |
34.0+03.0 |
36.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
900 |
+5.0 0 |
29.0+03.0 |
33.5+03.0 |
35.0+03.0 |
38.0+03.0 |
40.0+03.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1000 |
+5.5 0 |
34.0+03.0 |
37.0+03.0 |
40.0+03.5 |
45.0+04.0 |
47.0+04.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1200 |
+5.5 0 |
38.0+03.0 |
40.0+03.5 |
43.0+04.0 |
50.0+04.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
