Быстроразъемные соединения БРС

Комплектующие с БРС соединением

Art. 03050 Резиновое кольцо для быстроразъемного соединения БРС тип BAUER (БАУЕР)

Каталог "БРС трубы и комплектующие" в
электронном виде
Каталог "БРС трубы и комплектующие"
в электронном виде



Ø Артикул ØA ØB Вес
мм   мм мм кг
50 03050050G00S 6,3 62 0,02
76 03050076G00S 13 88,5 0,06
89 03050089G00S 13 108 0,07
108 03050108G00S 15 132 0,11
133 03050133G00S 18 152 0,18
159 03050159G00S 19 170 0,22
194 03050194G00S 19 220 0,26
250 03050250G00S 22 296 0,5
300 03050300S00S 28 334 0,8



Art. 03060-1 Резиновой кольцо маслостойкое для быстроразъемного соединения БРС тип BAUER (БАУЕР)

Ø Артикул ØA ØB Вес
мм   мм мм кг
50 03060050G00S 6,3 62 0,02
76 03060076G00S 13 88,5 0,06
89 03060089G00S 13 108 0,07
108 03060108G00S 15 138 0,11
133 03060133G00S 18 152 0,18
159 03060159G00S 19 170 0,18
194 03060194G00S 19 220 0,18
250 03060250G00S 22 296 0,50
300 03060300G00S 28 334 0,80



Art. 03060-2 Резиновой кольцо EPDM для быстроразъемного соединения БРС тип BAUER (БАУЕР)

Ø Артикул ØA ØB Вес
мм   мм мм кг
50 03060050G01S 9 62 0,02
76 03060076G01S 13 88 0,04
89 03060089G01S 13 108 0,07
108 03060108G01S 15 138 0,09
133 03060133G01S 17 150 0,15
159 03060159G01S 19 170 0,18
194 03060194G01S 18 220 0,20
250 03060250G01S 22 296 0,50
300 03060300G01S 28 334 0,80
400 03060400G01S
450 03060450G01S



Art. 0311C - Gas Быстроразъемное соединение БРС тип BAUER (БАУЕР) папа с наружной резьбой с рычажным кольцом

Ø -GAS Артикул R A B C Вес
мм x дюйм номер дюйм мм мм мм кг
50x1 1/2” 0311C050S00K 1 1/2” 20 70 125 0,36
50x2” 0311C050S01K 2” 23 70 125 0,45
76x1 1/2” 0311C076S03K 1 1/2” 20 80 150 0,55
76x2” 0311C076S02S 2” 23 70 150 0,60
76x2 1/2” 0311C076S00S 2 1/2” 27 70 142 0,68
76x3” 0311C076S01B 3” 28 70 142 1,79
89x2 1/2” 0311C089S01K 2 1/2” 27 70 158 0,75
89x3” 0311C089S00K 3” 28 70 160 1,00
108x3” 0311C108S01K 3” 28 70 176 1,15
108x4” 0311C108S00K 4” 30 70 174 1,45
133x5” 0311C133S00K 5” 30 100 198 2,29
159x6” 0311C159S00K 6” 25 100 203 3,01
194x8” 0311C194S00K 8” 25 100 232 4,70



Art. 0312C – Gas Быстроразъемное соединение БРС тип BAUER (БАУЕР) мама с наружной резьбой с уплотнительным кольцом



Ø -GAS Артикул R A B C Вес
мм x дюйм   дюйм мм мм мм кг
50x1 1/2” 0312C050K00S 1 1/2” 20 70 100 0,39
50x2” 0312C050K01S 2” 23 70 100 0,41
76x1 1/2” 0312C076K03S 1 1/2” 20 80 95 0,48
76x2” 0312C076K02S 2” 23 70 100 0,55
76x2 1/2” 0312C076K00S 2 1/2” 27 70 105 0,66
76x3” 0312C076K01S 3” 28 70 105 0,83
89x2 1/2” 0312C089K01S 2 1/2” 27 70 112 0,76
89x3” 0312C089K00S 3” 28 70 114 0,94
108x3” 0312C108K01S 3” 28 70 125 1,50
108x4” 0312C108K00S 4” 30 70 125 1,54
133x5” 0312C133K00S 5” 30 100 155 2,38
159x6” 0312C159K00S 6” 25 100 154 3,33
194x8” 0312C194K00S 8” 25 100 183 4,98



Art. 0313C – EN Быстроразъемное соединение БРС тип BAUER (БАУЕР) папа с рычажным кольцом с фланцем



Ø - EN 1092-1 Артикул A B ФЛАНЕЦ Е Ø D ØA Ø B Ø C n Вес
мм   мм мм   мм мм мм мм мм шт кг
50x50 0313C050S01B 125 190 0145N050S00S 8 18 51,5 125 155 4 1,60
76x65 0313C076S00B 154 234 0145N065S02S 8 18 65 145 185 4 3,14
76x80 0313C076S02B 153 234 0145N080S00S 10 18 81,5 160 200 4 3,91
89x80 0313C089S00B 170 260 0145N080S01S 10 18 90,5 160 200 4 4,68
108x100 0313C108S00B 170 285 0145N100S00S 10 18 101,5 180 215 4 5,68
133x125 0313C133S00B 190 300 0145N125S00S 12 18 121,5 210 250 4 8,06
159x150 0313C159S00B 225 330 0145N150S00S 12 22 151,5 240 285 8 10,73
194x200 0313C194S00B 240 383 0224N200S00S 15 22 203 295 340 8 17,22
250x250 0313C250S51B 190 365 0224N250S00S 15 22 253 350 395 12 26,71
300x300 0313C300S50B 236 427 0224N300S00S 15 22 303 400 445 12 35,84
400х400 0313C400S50B     0224N400S00S 15 25 404 515 565 16
450х450 0313C450S50B     0224N450S01S 32 25 454 565 615 20

Примечание: ответный Фланец может быть поставлен под заказ по запросу.



Art. 0314C – EN Быстроразъемное соединение БРС тип BAUER (БАУЕР) мама с уплотнительным кольцом с фланцем

Ø - EN 1092-1 Артикул A B ФЛАНЕЦ Е Ø D ØA Ø B Ø C n Вес
мм   мм мм   мм мм мм мм мм шт кг
50x50 0314C050K01S 60 98 0145N050S00S 8 18 51,5 125 155 4 0,98
76x65 0314C076K00S 64 107 0145N065S02S 8 18 65 145 185 4 1,77
76x80 0314C076K01S 63 107 0145N080S00S 10 18 81,5 160 200 4 2,40
89x80 0314C089K00S 65 115 0145N080S01S 10 18 90,5 160 200 4 2,82
108x100 0314C108K00S 90 150 0145N100S00S 10 18 101,5 180 215 4 3,52
133x125 0314C133K00S 90 157 0145N125S00S 12 18 121,5 210 250 4 4,85
159x150 0314C159K00S 85 150 0145N150S00S 12 22 151,5 240 285 8 5,64
194x200 0314C194K00S 110 202 0224N200S00S 15 22 203 295 340 8 9,94
250x250 0314C250K00S 110 225 0224N250S00S 15 22 253 350 395 12 13,50
300x300 0314C300K04S 136 259 0224N300S00S 15 22 303 400 445 12 17,50
400х400 0314C400K00S     0224N400S00S 15 25 404 515 565 16
450х450 0314C450K00S     0224N450S01S 32 25 454 565 615 20

Примечание: ответный Фланец может быть поставлен под заказ по запросу



Art. 0315C-1 Отвод 90° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа с рычажным и уплотнительными кольцами

Ø Артикул Ø A B rC D E Вес
мм   мм мм мм мм мм кг
50 0315C050K00B 50 1,2 170 224 202 1,20
76 0315C076K00B 80 1,2 200 272 235 2,11
89 0315C089K00B 80 1,2 200 292 245 3,35
108 0315C108K00B 100 1,2 270 376 325 4,75
108 0315C108K02B 100 2 270 376 325 5,47
133 0315C133K00B 120 1,2 350 448 405 6,47
159 0315C159K02B 150 2 420 524 473 11,66
194 0315C194K04B 200 1,5 310 447 398 14,52
250 0315C250K50B 250 2 305 481 415 26,20
300 0315C300K50B 300 2 325 500 432 35,35
400 0315C400K50B 404 2
450 0315C450K50B 454 2

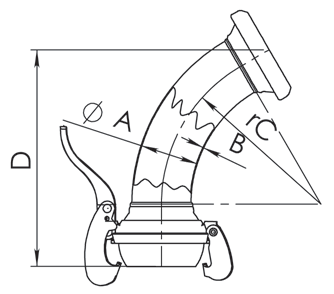

Art. 0315C-2 Отвод 60° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа с рычажным и уплотнительным кольцами

Ø Артикул Ø A B rC D Вес
мм   мм мм мм мм кг
50 0315C050K04B 50 1,2 170 218 1,10
76 0315C076K02B 80 1,2 200 263 2,10
89 0315C089K03B 80 1,2 200 287,5 3,20
108 0315C108K14B 100 1,2 270 367,5 4,30
133 03151330K02B 120 1,2 350 428,5 6,90
159 0315C159K08B 150 2 420 494 8,60
194 0315C194K17B 200 1,5 310 446,5 13,10
250 0315C250K55B 250 2 305 492 24,50
300 0315C300K53B 300 2 325 510 32,80
400 0315C400K53B 400 2
450 0315C450K53B 450 2



Art. 0315C-3 Отвод 45° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа с рычажным и уплотнительным кольцами

Ø Артикул Ø A B rC D Вес
мм   мм мм мм мм кг
50 0315C050K01B 50 1,2 170 197 1,01
76 0315C076K01B 80 1,2 200 238 1,82
89 0315C089K01B 80 1,2 200 265 3,00
108 0315C108K01B 100 1,2 270 336 4,03
108 0315C108K13B 100 2 270 336 4,51
133 03151330K01B 120 1,2 350 384,5 5,91
159 0315C159K03B 150 2 420 438,5 8,90
194 0315C194K06B 200 1,5 310 413,5 12,65
250 0315C250K51B 250 2 305 464,5 22,31
300 0315C300K51B 300 2 325 480,5 31,00
400 0315C400K51B 404 2
450 0315C400K51B 454 2



Art. 0315C-4 Отвод 30° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа с рычажным кольцом с уплотнительным кольцом

Ø Артикул Ø A B rC D Вес
мм   мм мм мм мм кг
50 0315C050K03B 50 1,2 170 167 0,90
76 0315C076K02B 80 1,2 200 202,5 1,70
89 0315C089K02B 80 1,2 200 230 2,80
108 0315C108K13B 100 1,2 270 288,5 3,91
133 03151330K03B 120 1,2 350 320,5 5,90
159 0315C159K23B 150 2 420 360 7,55
194 0315C194K07B 200 1,5 310 361,5 12,30
250 0315C250K54B 250 2 305 420,5 20,80
300 0315C300K52B 300 2 325 430 29,00
400 0315C400K52B 400 2
450 0315C450K52B 450 2



Art. 0315C-5 Отвод 90° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа с рычажным кольцом с уплотнительным кольцом (с увеличенной толщиной стенки)

Ø Артикул Ø A B rC D E Вес
мм   мм мм мм мм мм кг
50 0315C050K07B 48,3 2,6 57 118,5 94,5 0,97
76 0315C076K06B 76,1 2,9 95 167 130 2,25
89 0315C089K04B 88,9 3,2 114 206,5 159,5 3,46
108 0315C108K17B 108 3,6 143 248,5 197,5 4,93
133 0315C133K04B 133 4 181 279 236 8,24
159 0315C159K21B 159 4,5 216 320 269 11,54
194 0315C194K22B 193,7 5,6 270 402 353 21,38
250 0315C250K56B 273 6,3 381 552 486 44,07
300 0315C300K56B 323,8 7,1 457 632 564 63,11



Art. 0315C-6 Отвод 45° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа с рычажным кольцом с уплотнительным кольцом (с увеличенной толщиной стенки)

Ø Артикул Ø A B rC D Вес
мм   мм мм мм мм кг
50 0315C050K08B 48,3 2,9 57 122 0,83
76 0315C076K07B 76,1 2,9 95 164 1,86
89 0315C089K05B 88,9 3,2 114 205 2,94
108 0315C108K18B 108 3,6 143 245,5 4,08
133 0315C133K05B 133 4,0 181 265 6,43
159 0315C159K22B 159 4,5 216 294 8,89
194 0315C194K23B 193,7 5,6 270 281,5 15,88
250 0315C250K57B 273 6,3 381 514,5 31,67
300 0315C300K57B 323,8 7,1 457 573 43,21



Art. 0316C Тройник 90° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/папа/папа с рычажными кольцами с уплотнительным кольцом

Ø Артикул A B C Вес
мм   мм мм мм кг
50 0316C050K00B 180 356 116 2,07
76 0316C076K00B 212 402 143 3,09
89 0316C089K00B 332 487 159,5 6,65
108 0316C108K00B 341 511 175 8,95
133 0316C133K00B 273 533 195 10,81
159 0316C159K00B 294 552 208 16,29
194 0316C194K00B 332 715 283 25,08
250 0316C250K50B 471 876 360 45,00
300 0316C300K50B 475 982 407 62,00
400 0316C400K50B
450 0316C450K50B



Art. 0317C Тройник 90° с быстроразъемным соединением БРС тип BAUER (БАУЕР) мама/мама/папа с рычажным кольцом с уплотнительными кольцами

Ø Артикул   A   B C Вес
мм     мм мм мм кг
50 0317C050K00B   106 356 116 1,52
76 0317C076K00B   120 402 143 2,89
89 0317C089K00B   125 487 159,5 4,46
108 0317C108K00B   220 511 175 6,33
133 0317C133K00B   165 533 195 8,16
159 0317C159K00B   183 552 208 10,98
194 0317C194K00B   243 715 283 19,00
250 0317C250K50B   355 876 360 32,20
300 0317C300K50B   307 982 407 46,50
400 0317C400K50B
450 0317C450K50B



Art. 0318C Переход-папа с быстроразъемным соединенимем БРС тип BAUER (БАУЕР) с рычажным и уплотнительным кольцами



Ø Артикул A Вес
мм   мм кг
76x50 0318C076K00B 232 1,18
89x76 0318C089K00B 260 2,13
108x89 0318C108K00B 295 3,44
133x108 0318C133K00B 308 4,43
159x108 0318C159K01B 305 4,66
159x133 0318C159K00B 306 5,63
194x159 0318C194K00B 427 9,79
250x194 0318C250K00B 477 14,86
300x250 0318C300K50B 468 21,94
400x300 0318C400K50B
450х400 0318C450K50B




Art. 0319C Переход-мама с быстроразъемным соединенимем БРС тип BAUER (БАУЕР) с рычажным и уплотнительным кольцами



Ø Артикул A Вес
мм   мм кг
50x76 0319C050K00K 245 0,72
50x89 0319C050K01K
76x89 0319C076K00B 280 2,80
76х108 0319C076K01K
89x108 0319C089K00B 398 3,65
108x133 0319C108K00B 392 5,20
108x159 0319C108K01K 303 2,61
133x159 0319C133K00B 314 7,19
159x194 0319C159K00K 418 5,34
194x250 0319C194K00K 500 8,29
250x300 0319C250K50B 520 27,36
300х400 0319C300K50K
400х450 0319C400K50B




Art. 0320C-1 S-образный патрубок с БРС тип BAUER (БАУЕР) папа/мама с рычажным и уплотнительным кольцом (ТИП 1)



Ø Артикул A B Вес
мм артикул мм мм кг
50 0320C050K00B 810 1180 5,00
76 0320C076K00B 890 1235 7,20
89 0320C089K00B 870 1245 8,53
108 0320C108K00B 945 1485 11,04
133 0320C133K00B 1045 1650 16,21
159 0320C159K06B 1020 1800 20,78
194 0320C194K00B 1315 2185 40,00



Art. 0320C-2 S-образный патрубок с БРС тип BAUER (БАУЕР) папа/мама с рычажным и уплотнительным кольцом (ТИП 2)



Ø Артикул A B Вес
мм   мм мм кг
76 0320C076K01B 890 960 4,30
89 0320C089K02B 930 960 5,65
108 0320C108K01B 1050 1220 12,80
133 0320C133K04B 1740 2060 25,65
159 0320C159K04B 1510 2080 28,00
194 0320C194K02B 1590 2150 32,80

Заявка на расчет


О компании   |   Продукция   |   Проекты   |   Услуги   |   Видео   |   Статьи   |   Документация   |   Контакты   |

© 2024 630024, г. Новосибирск, ул. Ватутина 99/8, оф. 705. Тел. +7 (383) 310-80-49 карта сайта

Используя сайт, Вы даете согласие на обработку персональных данных

Яндекс.Метрика
