Электросварные муфты.
Поставки электросварных муфт для электромуфтовой сварки полимерных трубопроводов. Электромуфтовая сварка полиэтиленовых труб, полипропиленовых труб с помощью муфт электросварных с закладным электронагревательным элементом является одним из надежнейших видов соединения полимерных трубопроводов. Используется электромуфтовая сварка при строительстве водопроводов, газопроводов и других технологических трубопроводов в различных областях промышленности и промышленно-гражданского строительства. Рассмотрим подробнее электросварные муфты и технологию электромуфтовой сварки.
 |
 |

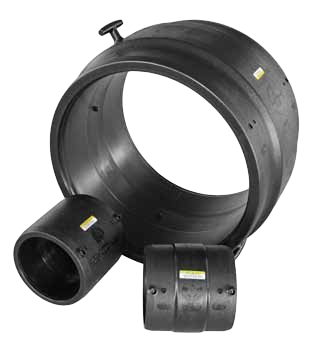

Муфта электросварная – это фитинг из полимерного материала с закладным электронагревателем, как правило бывают муфты электросварные полиэтиленовые, муфты электросварные полипропиленовые, но также встречаются муфты электросварные PVDF (ПВДФ, фторопластовые) и др. Муфта электросварная представляет собой фитинг, отлитый под давлением, с закладным нагревателем – спиралью, которая вследствие нагрева оплавляет материал муфты и трубы, приводя их к гомогенному соединению. Муфтовая сварка труб является надежным видом соединения, процесс которого проходит в автоматическом режиме специальным сварочным оборудованием – аппаратом электромуфтовой сварки. Сварщику необходимо только провести необходимые приготовления трубы и электросварной муфты, запустить сварочный процесс и ожидать окончания сварки. Сварочный аппарат муфтовой сварки в автоматическом режиме будет контролировать процесс и сообщит о его окончании.
Поговорим о муфтах электросварных с закладным электронагревателем из полиэтилена марки ПЭ100. Как правило муфты ПНД электросварные бывают нескольких основных SDR. Рассмотрим основные:
Муфта электросварная ПЭ100 SDR11
Муфта электросварная ПЭ100 SDR17
В номенклатуре указан материал муфты – ПЭ100 (ПНД, полиэтилен низкого давления), SDR 11 и SDR17 отражают номинальное давление PN16 и PN10 соответственно. Это наиболее встречаемые муфты пэ100, вернее наиболее часто используемые. Так же на рынке представлены муфты электросварные SDR7,4 ПЭ100. Муфты SDR 7,4 соответствуют давлению PN25 и придают соединению в разы больший запас прочности чем муфты ПЭ100 SDR 11 / 17.
Электросварные полиэтиленовые муфты производятся на высокотехнологичном оборудовании. При выборе муфт для полиэтиленовых труб необходимо понимать, что качество сварки напрямую зависит от качества исполнения самой муфты и аппарата электромуфтовой сварки. Рекомендуем применять муфты проверенных брендов:
Муфты электросварные Frialen (Германия)
Муфты электросварные Agru (Австрия)
Поставляются пэ муфты в пэт упаковке со штрих-кодом сварки. Штрих-код у некоторых производителей в виде наклейки наносится на муфту, а у некоторых – отдельно вложенной карточкой. В штрих-коде заложены параметры сварки для аппарата электромуфтовой сварки.

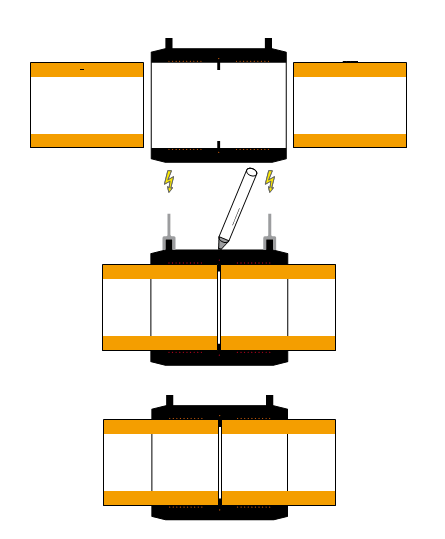

С помощью считывающего карандаша или сканера штрих код задает программу сварки сварочному оборудованию, по которой аппарат при сварке выдает необходимое напряжение, время сварки и остывания. В этом главное положительное отличие электромуфтовой сварки полиэтиленовых труб от стыковой сварки – оборудование контролирует сварочный процесс, а не сварщик, что положительно сказывается на качестве сварки. Аппарат для сварки электросварных муфт весит всего около 20 кг, что позволяет довольно широко применять монтаж полиэтиленовых, полипропиленовых трубопроводов электросварными муфтами. Несомненно, важным преимуществом электромуфтовой сварки посредством муфт электросварных является то, что варить можно по месту – будь это неудобный колодец, высотные работы в цеху или переплетение магистральных трубопроводов.

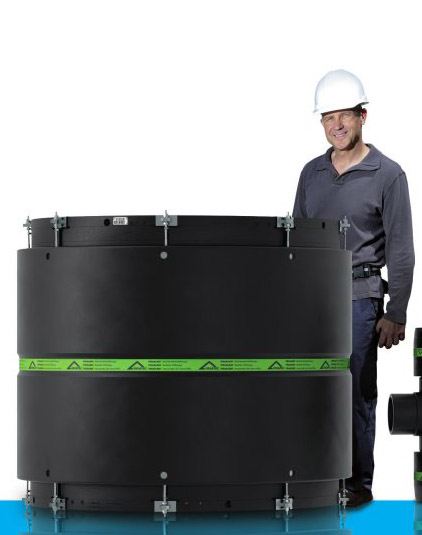

На сегодняшний день муфты ПНД электросварные выпускаются диаметрами от 20 до 1400 мм. Ниже представлена таблица: типо*размеры муфт электросварных из полиэтилена (ПНД) ПЭ100.
МУФТА
| Диаметр | ПЭ100 SDR 17 PN10 | ПЭ100 SDR 11 PN16 | ПЭ100 SDR 9 PN20 | ПЭ100 SDR 7.4 PN25 |
| 20 | - | Муфта электросварная 20 ПЭ100 SDR 11 | - | - |
| 25 | - | Муфта электросварная 25 ПЭ100 SDR 11 | - | - |
| 32 | - | Муфта электросварная 32 ПЭ100 SDR 11 | - | - |
| 40 | - | Муфта электросварная 40 ПЭ100 SDR 11 | - | - |
| 50 | - | Муфта электросварная 50 ПЭ100 SDR 11 | - | - |
| 63 | - | Муфта электросварная 63 ПЭ100 SDR 11 | - | - |
| 75 | - | Муфта электросварная 75 ПЭ100 SDR 11 | - | - |
| 90 | Муфта электросварная 90 ПЭ100 SDR 17 | Муфта электросварная 90 ПЭ100 SDR 11 | - | Муфта электросварная 90 ПЭ100 SDR 7,4 |
| 110 | Муфта электросварная 110 ПЭ100 SDR 17 | Муфта электросварная 110 ПЭ100 SDR 11 | - | Муфта электросварная 110 ПЭ100 SDR 7,4 |
| 125 | Муфта электросварная 125 ПЭ100 SDR 17 | Муфта электросварная 125 ПЭ100 SDR 11 | - | Муфта электросварная 125 ПЭ100 SDR 7,4 |
| 140 | Муфта электросварная 140 ПЭ100 SDR 17 | Муфта электросварная 140 ПЭ100 SDR 11 | - | Муфта электросварная 140 ПЭ100 SDR 7,4 |
| 160 | Муфта электросварная 160 ПЭ100 SDR 17 | Муфта электросварная 160 ПЭ100 SDR 11 | - | Муфта электросварная 160 ПЭ100 SDR 7,4 |
| 180 | Муфта электросварная 180 ПЭ100 SDR 17 | Муфта электросварная 180 ПЭ100 SDR 11 | - | Муфта электросварная 180 ПЭ100 SDR 7,4 |
| 200 | Муфта электросварная 200 ПЭ100 SDR 17 | Муфта электросварная 200 ПЭ100 SDR 11 | - | Муфта электросварная 200 ПЭ100 SDR 7,4 |
| 225 | Муфта электросварная 225 ПЭ100 SDR 17 | Муфта электросварная 225 ПЭ100 SDR 11 | - | Муфта электросварная 225 ПЭ100 SDR 7,4 |
| 250 | Муфта электросварная 250 ПЭ100 SDR 17 | Муфта электросварная 250 ПЭ100 SDR 11 | - | Муфта электросварная 250 ПЭ100 SDR 7,4 |
| 280 | Муфта электросварная 280 ПЭ100 SDR 17 | Муфта электросварная 280 ПЭ100 SDR 11 | - | Муфта электросварная 280 ПЭ100 SDR 7,4 |
| 315 | Муфта электросварная 315 ПЭ100 SDR 17 | Муфта электросварная 315 ПЭ100 SDR 11 | - | Муфта электросварная 315 ПЭ100 SDR 7,4 |
| 355 | Муфта электросварная 355 ПЭ100 SDR 17 | Муфта электросварная 355 ПЭ100 SDR 11 | Муфта электросварная 355 ПЭ100 SDR 9 | Муфта электросварная 355 ПЭ100 SDR 7,4 |
| 400 | Муфта электросварная 400 ПЭ100 SDR 17 | Муфта электросварная 400 ПЭ100 SDR 11 | Муфта электросварная 400 ПЭ100 SDR 9 | - |
| 450 | Муфта электросварная 450 ПЭ100 SDR 17 | Муфта электросварная 450 ПЭ100 SDR 11 | Муфта электросварная 450 ПЭ100 SDR 9 | - |
| 500 | Муфта электросварная 500 ПЭ100 SDR 17 | Муфта электросварная 500 ПЭ100 SDR 11 | Муфта электросварная 500 ПЭ100 SDR 9 | - |
| 560 | Муфта электросварная 560 ПЭ100 SDR 17 | Муфта электросварная 560 ПЭ100 SDR 11 | Муфта электросварная 560 ПЭ100 SDR 9 | - |
| 630 | Муфта электросварная 630 ПЭ100 SDR 17 | Муфта электросварная 630 ПЭ100 SDR 11 | Муфта электросварная 630 ПЭ100 SDR 9 | - |
| 710 | Муфта электросварная 710 ПЭ100 SDR 17 | Муфта электросварная 710 ПЭ100 SDR 11 | - | - |
| 800 | Муфта электросварная 800 ПЭ100 SDR 17 | Муфта электросварная 800 ПЭ100 SDR 11 | - | - |
| 900 | Муфта электросварная 900 ПЭ100 SDR 17 | Муфта электросварная 900 ПЭ100 SDR 11 | - | - |
| 1000 | Муфта электросварная 1000 ПЭ100 SDR 17 | - | - | - |
| 1200 | Муфта электросварная 1200 ПЭ100 SDR 17 | - | - | - |
| 1400 | Муфта электросварная 1400 ПЭ100 SDR 17 | - | - | - |
| 1600 | Муфта электросварная 1600 ПЭ100 SDR 17 | - | - | - |
