Аппараты стыковой сварки Hurner (HST) 160/200/250/315 CNC Eco


Функции HÜRNER CNC ECO 2.0
Автоматическое протоколирование 10 000 сварок
Ввод данных RFID-Транспондер, ручной ввод, сканер(2)
Контроль системы Аппаратный контроль входного напряже- ния(2), вкл. протоколирование, проверка системы, управляемый компьютером процесс техобслуживания, вкл. протоколирование
Система контроля сварочного процесса Давление и продолжительность сварки, температура воздуха, входное напряжение, контроль состояния памяти, температура мотора, температура нагревателя, время до следующего техобслуживания, сварочный путь(4)
Трассируемость Номер объекта, 32-значный буквенноцифровой, RFID-ISO-код сварщика, Дополнительные данные, 20-значные и 15-значные буквенно-цифровые, ISO-данные трубы, данные фитинга, длина трубы, погодные условия, компания, номер шва, инвентарный номер, информация о сервисном центре
Сварочные нормы DVS, WIS, SEDIGAS, UNI, NEN, другие по запросу
Вывод данных USB-разъем (USB A) для переноса данных в виде краткого или полного протокола в формате PDF на USB-флешку или принтер для этикеток, вкл. меню печати этикеток; также передача в формате HÜRNER DataWork; CNC ECO 2.0 с большим меню вывода и возможностью выбора по дате, номеру объекта и вывода всех сохраненных данных
Языки DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO, RO, SK, TR, RU и другие по запросу
Элемент индикации Надежный, с расширенным диапазоном рабочих температур, высоким разрешением и 8 мм высотой знака, сварочная диаграмма с LED-диодами
Прочее Переключение клавиатуры, управляемое из меню представление протоколов, вкл. функции поиска, функция ViewWeld, интерактивная клавиша управления(3) на центраторе, специальная функция рeзервного копирования памяти
Нормы, допуски, качество Директивы по машинному оборудованию 2006/42/EG (если применимо), DVS 2207-1, WEEE-Reg.-Nr. DE74849106, ISO 9001:2008, RoHS-соглашение
Гарантия производителя 12 месяцев
(2)- опция, (3)- на центраторах 250, 315, 355 мм, (4)- только в исполнении CNC ECO+ 2.0

Высококачественная и долговечная сварочная машина 2-го поколения с ЧПУ для сварки пластмассовых труб HÜRNER CNC ECO 2.0 i была разработана в соответствии с новейшими требованиями директивы ЕС по машинному оборудованию 2006/42/EG. Машина имеет 11 видов центраторов, различающихся по размерам, что позволяет сваривать трубы с диаметрами от 40 до 1600 мм.

Сварочные машины поставляются с гидростанцией, имеющей ЧПУ и полностью закрытый корпус с классом защиты IP54, создающей давление до 220 бар. Нагревательный элемент, а также торцеватель, подключаются, как и центратор, напрямую к гидроагрегату. Таким образом, не требуется никакого дополнительного распределительного устройства.

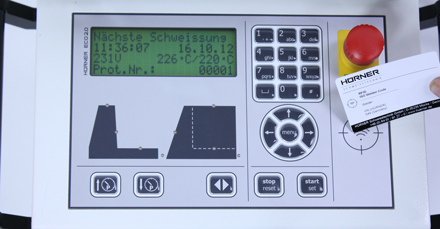

Уникальность данной версии сварочной машины заключается в применении впервые в истории стыковых сварочных аппаратов нового способа контроля доступа оператора, который производится не как прежде, через штрих-код и считывающий карандаш, а осуществляется путем передачи данных на гидростанцию надежным, а главное удобным для пользователя способом: посредством радиочастотной идентификации.

Кроме того, все HÜRNER CNC ECO-машины 2-го поколения могут дополнительно оснащаться устройством контроля входного напряжения со встроенным протоколированием напряжения.

Управление температурой нагревательного элемента и давлением в процессе сварки производится в соответствии с действующими нормами (DVS, UNI, WIS, NEN и пр.). Разумеется, все необходимые для высококачественной и каждой последующей сварки параметры контролируются на протяжении всего сварочного процесса и сохраняются во внутренней памяти, рассчитанной на 10000 протоколов.

Разумеется, дополнительно можно также использовать известные устройства ввода: считывающий карандаш и сканер. Кроме того, все HÜRNER CNC-машины имеют разъем USB для переноса сварочных данных на USB-флешку в виде краткого или полного отчета в формате PDF либо для их архивирования в формате HÜRNER DataWork.

В исполнении CNC ECO+ 2.0 машины дополнительно оснащены устройством дистанционного контроля HDC – Hürner DistanceControl – для точного контроля сварочных процессов и подготовки к сварке.

Серийные машины поставляются с буквенно-цифровым дисплеем нового поколения, имеющим высокое разрешение и расширенный диапазон рабочих температур. GT-клавиатура нового типа позволяет удобно вводить как все требуемые параметры трубы, так и необходимые сварочные данные. Для непосредственной отметки качества каждого сварного шва можно при помощи специального принтера распечатать износостойкую самоклеющуюся синтетическую этикетку с описанием фасонной детали.
Технические параметры 160 MM 200 MM 250 MM 315 MM
Рабочие диаметры 40 - 160 MM 63 - 200 MM (63)(2)/75 - 250 MM 90 - 315 MM
Электропитание 230 В, 50 Гц, 1P+N+PE 230 В, 50 Гц, 1P+N+PE 230 В, 50 Гц, 1P+N+PE 230 В, 50 Гц, 1P+N+PE
Мощность 3,24 кВт 3,98 кВт 4,24 кВт 4,74 кВт
Общий вес машины 81 кг 92 кг 126 кг 180 кг
Рабочая температура 170 - 280 °C 170 - 280 °C 170 - 280 °C 170 - 280 °C
Температура воздуха -5 - +50 °C -5 - +50 °C -5 - +50 °C -5 - +50 °C
Площадь сечения цилиндра 2,498 см2 3,52 см2 5,105 см2 5,890 см2
Давление, создаваемое машиной 0 - 130 бар 0 - 130 бар 0 - 130 бар 0 - 130 бар
Материал ПЭ, ПП, ПВДФ ПЭ, ПП, ПВДФ ПЭ, ПП, ПВДФ ПЭ, ПП, ПВДФ
Вкладыши 40, 50, 63, 75, 90, 110, 125, 140 63, 75, 90, 110, 125, 140, 160, 180 63(2), 75, 90, 110, 125, 140, 160, 180, 200, 225
фланцедержатель, автоматически удаляемый нагревательный элементt
90, 110, 125, 140, 160, 180, 200, 225, 250, 280
фланцедержатель, автоматически удаляемый нагревательный элементt
Съемное 4-е зажимное кольцо - -
CNC-контроллер гидравлики
Позиционер
Торцеватель с микровыключателем
Нагреватель с тефлоновым покрытием
Подставка под торцеватель и нагреватель
Транспортный ящик HÜRNER для вкладышей и сварочной машины (2) (2) (2) (2)
(2)-опционально
