Трубы полипропиленовые PP-RCT, фланцевые шаровые краны PVDF, межфланцевые дисковые затворы и обратные клапана для трубопровода кислот

Дата: 11.2019 год.

Объект: один из крупнейших заводов производителей Волгоградской области.

Продукция: Трубы полипропиленовые PP-RCT BAENNINGER и фитинги диаметром до 160 мм. Запорная арматура из фторопласта PVDF: шаровые краны, дисковые затворы и обратные клапана.

Назначение: полипропиленовые трубы PP-RCT производства Baenninger (Германия) по проекту предназначены для транспортировки кислотных растворов в технологическом производстве. Полипропилен PP-RCT химически стойкий материал к большинству растворов технологических кислот. В этой связи проектной организацией был выбран данный материал труб для монтажа кислотопровода обвязки технологического оборудования завода.

Отличительной особенностью данного проекта можно выделить применение полипропиленовых электросварных муфт для соединения труб больших диаметров. Данный вид сварки более технологичен и обеспечивает наилучший результат, благодаря снижению влияния человеческого фактора на качество сварки. Так же электромуфтовая сварка полипропиленовых труб позволяет производить монтаж по месту, даже в самых сложных стисненных условиях.

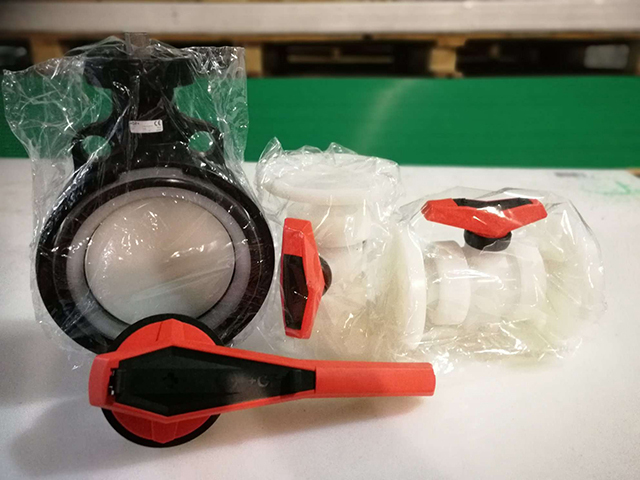

В качестве запорно-регулирующей арматуры были выбраны шаровые краны, дисковые затворы и обратные клапана с ручным управлением из фторопласта PVDF:

• шаровые краны PVDFD32, D50, D63PN16 поставлены с фланцевым соединением;
• межфланцевые дисковые затворы PVDFD90, D110, D160PN10 с ручным управлениеми FKM уплотнением;
• межфланцевые дисковыеобратные клапана D90 с FKM уплотнением.

Применение качественной запорной арматуры – шаровых кранов и дисковых завторов из фторопласта, так же вызвано высокой химической активностью перекачиваемых по трубопроводам сред.
