Полимерно-армированные трубы

Полимерно-армированная труба со стальным каркасом

Полимерно-армированная труба (НТ ПАТ) со стальным каркасом изготавливается методом непрерывной экструзии полиэтилена с параллельным армированием сварным каркасом из омедненной стальной проволоки. В результате производства получилась труба с высокими показателями по номинальному давлению, высокой рабочей температурой и небольшим линейным коэффициентом расширения.

Основным плюсом устройства трубопроводов из ПАТ труб так же является сверхнадежное сварное соединение и устройство фитингов. Фасонные части имеют закладные из перфорированного металлического листа и изготавливаются методом формования под давлением.

Полимерно-композитная труба со стальным каркасом имеет модуль эластичности 2-3 Гпа, что позволяет пренебречь существенными требованиями к траншее, позволяет проводить наземную укладку и методом ГНБ.

Основные преимущества полимерно-армированных труб:

· Номинальное давление до 40 Атм (4 Мпа);

· Диаметры до DN 600 мм;

· Коэффициент безопасности 3 за счет металлического каркаса труб и фитингов;

· Высокая рабочая температура до +80°С;

· Отсутствие коррозии, высокая износоустойчивость, химическая стойкость и устойчивость к растрескиванию;

· Низкий коэффициент линейного расширения;

· Гибкость (модуль эластичности полимерно-композитной трубы со стальным каркасом: 2-3 ГПа);

· Высокая пропускная способность за счет низкого коэффициента шероховатости;

· Заниженные требования к устройству траншеи, возможность наземной укладки и ГНБ;

· Небольшой вес;

· Низкая теплопроводность (0.43Вт/(м*К));

· Низкая себестоимость больших диаметров;

Таблица для заказа труб НТ ПАТ приведена ниже:

Характеристики

Трубопроводы для промышленности

Трубопроводы для водоснабжения

Трубопроводы для газоснабжения

Рабочая температура -20°C...+70°C

Рабочая температура -20°C...+80°C

Рабочая температура -20°C...+40°C

Рабочее давление (МПа)

Рабочее давление (МПа)

Рабочее давление (МПа)

ДУ

Толщина стенки (мм)

Вес (кг/м)

1

1,6

2

2,5

4

1

1,6

2

2,5

4

0,4

0,5

0,7

0,8

1

1,5

DN50

11

3,2

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN65

11

4,3

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN80

12

5,5

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN100

12

6,7

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN125

12

8,3

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN150

12

9,5

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN200

13

13,0

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN250

13

15,7

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN300

13

20,5

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN350

15

30,7

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN400

15

34,3

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN450

16

42,5

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN500

16

47,6

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

DN600

20

—

✔

✔

✔

✔

✔

✔

✔

✔

Примечание: Коэффициент безопасности равен 3, возможна его корректирвка.

Таблица заказа фасонных частей – фитингов, для НТ ПАТ труб.

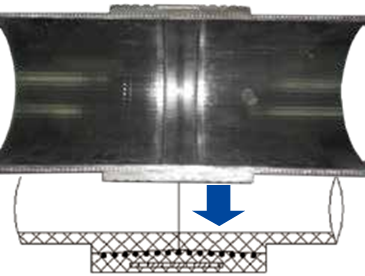

Муфта электросварная соединительная	Отвод 90°	Отвод 45°	Тройник 90°	Переход

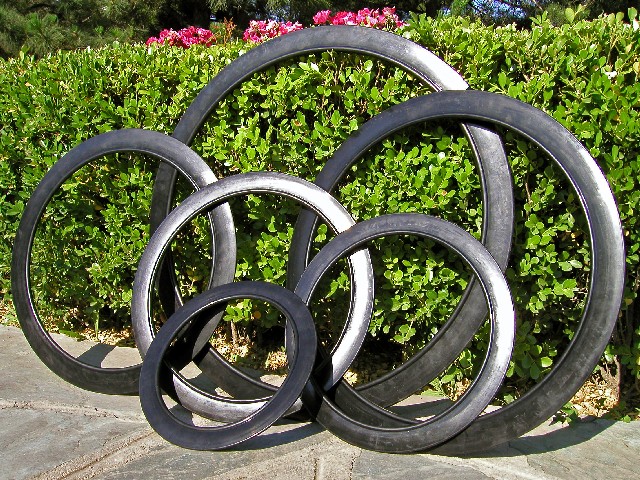

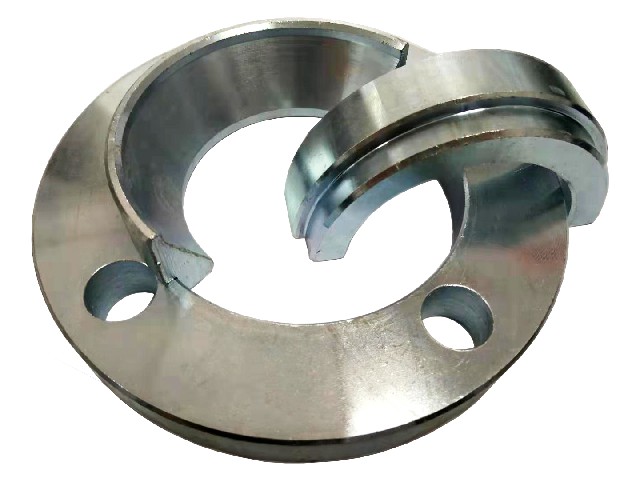

Глухой фланец	Тройник 90° переходной	Фланец свободный	Втулка под фланец	Уплотнительная прокладка

Основные характеристики полимер-армированной трубы НТ ПАТ:

Коэффициент линейного расширения (м / (м*С°))	35.4-35.9x10 -6
Тепловая реверсия (%)	≤0.4
Овальность (%)	≤5
Модуль эластичности (ГПа)	2-3
Теплопроводность при 20°С(Вт/(м*К))	0.43
Поверхностное сопротивление (Ω)	＞10 13
Объемное сопротивление (Ω.cm)	＞10 16
Электрическая прочность (кв/см)	700
Абсолютная шероховатость (мм)	0.01
Температура размягчения по Вика (°С)	117.9
Предел прочности при растяжении (МПа)	22-23
Твердость по Шору	60
Ударная вязкость (Дж/мм2)	15
Модуль ползучести (изгиб) (МПа)	800

Транспортировка водных сред при температуре ниже 20 ℃ не оказывает неблагоприятного воздействия на производительность трубы. Рабочее давление при более высокой температуре должно быть получено путем умножения номинального давления на соответствующий коэффициент.

Поправочный коэффициент номинального давления для подачи воды
Температура t (℃)	0°…20°C	20°…30°	40°…50°	50°…60°	60°…70°	70°…80°
Поправочный коэффициент	1	0.95	0.86	0.81	0.7	0.6
Поправочный коэффициент номинального давления для подачи газа
Температура t (℃)	-20°…0°	0°…20°	20°…25°	25°…30°	30°…35°	35°…40°
Поправочный коэффициент	0.9	1	0.93	0.87	0.8	0.74

Кольцевая жесткость полимерно-армированных труб:

Внутренний диаметр (мм)	150	200	300	400	500	600
Кольцевая жесткость (кПа)	47.52	21.26	9.28	7.32	5.52

Радиус допустимого изгиба:

Внутренний диаметр, мм	50~150	200~300	350~600
Радиус допустимого изгиба R, мм	≥80d	≥100d	≥110d
Примечание: R не должно быть менее 200d при наличии соединения.

Расстояние между опорами при прокладке:

Внутренний диаметр, мм	50~65	80~100	125~150	200~250	300~600
Расстояние между опорами (м)	2,5	3	3,5	4	5

НТ ПАТ применяются:

- для транспортировки питьевой, технической, морской, технологической воды;

- для транспортировки сточных вод;

- для перекачки растворов кислот, щелочей, солей (рассолов, химреагентов, пестицидов);

- в качестве пульпопровода, шламопровода в промышленности (трубы для транспортировки маточного раствора, отработанного шлама, хвостов с ГОКов и т.п.);

- в качестве труб для перекачки сырой нефти и нефтесодержащих сред;

- транспортировка водоугольных смесей в ТЭК;

- транспортировка природного газа;

По всем вопросам просим обращаться к нашим специалистам!
